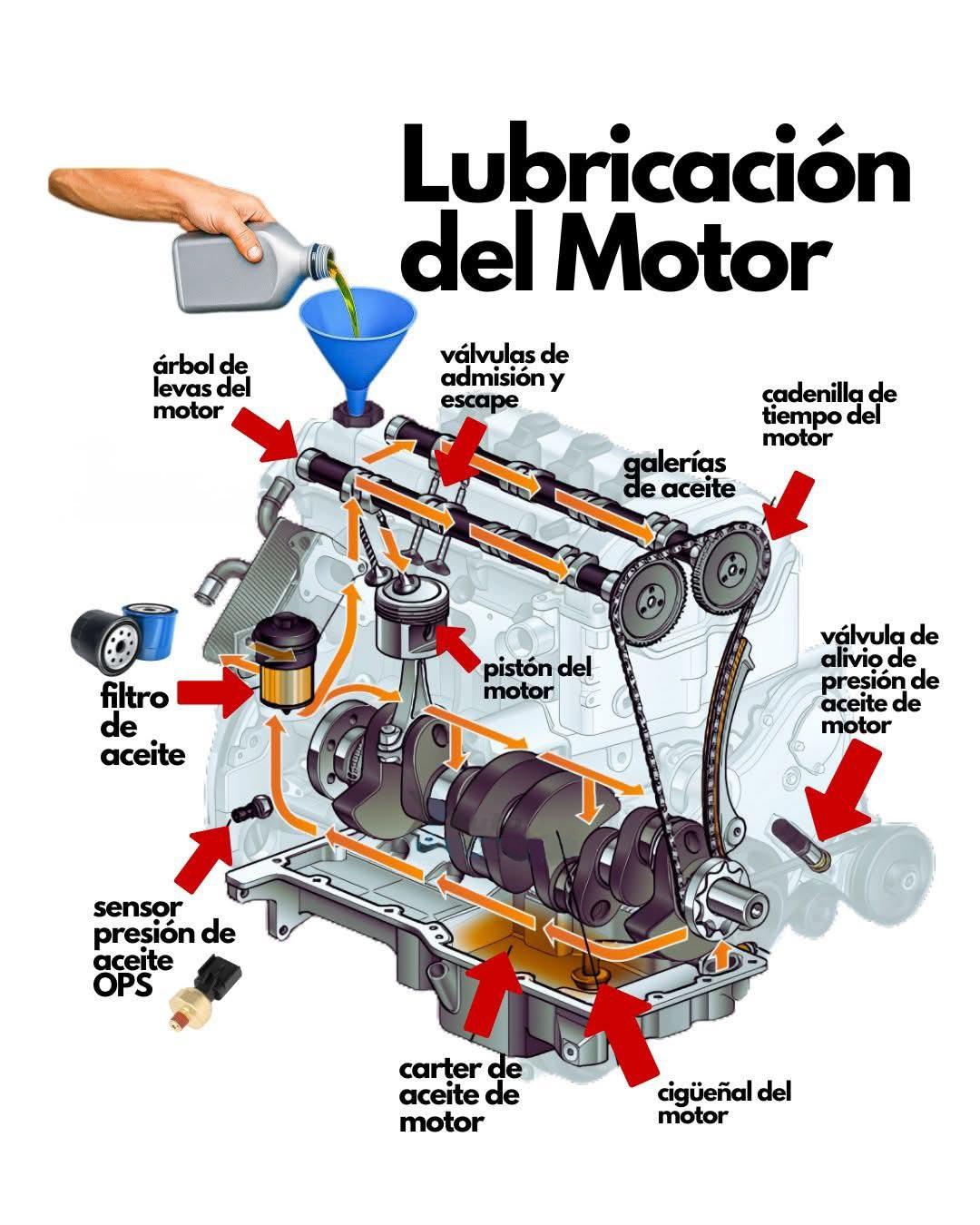

Partes del sistema de lubricación del motor

Cárter de aceite: Depósito inferior del lubricante

Tapa del cárter: Sellado inferior del sistema

Bomba de aceite: Genera presión y circulación

Eje de la bomba: Transmite movimiento mecánico

Colador o cedazo: Filtra suciedad gruesa inicial

Filtro de aceite: Retiene partículas finas

Soporte del filtro: Canaliza aceite filtrado

Galería principal de aceite: Distribución central del lubricante

Galerías secundarias: Alimentan subsistemas del motor

Válvula reguladora de presión: Controla presión operativa

Válvula de alivio: Protege contra sobrepresión

Sensor de presión de aceite: Monitorea presión del sistema

Conductos de retorno: Devuelven aceite al cárter

Enfriador de aceite: Reduce temperatura del lubricante

Conductos del enfriador: Circulación térmica del aceite

Partes del motor que deben estar lubricadas

Cigüeñal: Eje principal de rotación

Muñones de bancada: Apoyo del cigüeñal

Cojinetes de bancada: Superficie antifricción principal

Muñones de biela: Transmisión de movimiento

Cojinetes de biela: Soporte dinámico de carga

Bielas: Transmiten fuerza al cigüeñal

Pistones: Deslizamiento interno del cilindro

Faldas del pistón: Control de fricción lateral

Anillos de compresión: Sellado de combustión

Anillo rascador de aceite: Control de lubricante

Pines de pistón: Articulación pistón–biela

Cilindros: Superficie de deslizamiento

Árbol de levas: Control del tiempo de válvulas

Cojinetes del árbol de levas: Soporte y alineación

Levas: Accionamiento mecánico de válvulas

Taqués hidráulicos o mecánicos: Transmisión de movimiento

Balancines: Amplificación del movimiento

Ejes de balancines: Soporte de giro

Válvulas de admisión: Control entrada de mezcla

Válvulas de escape: Control salida de gases

Guías de válvula: Alineación del vástago

Sellos de válvula: Control de paso de aceite

Cadena de distribución:
Sincronización del motor

Engranajes de distribución: Transmisión de tiempo

Tensor de cadena: Mantiene tensión adecuada

Patines de cadena: Guía y desgaste controlado

El carro gasta más gasolina si usas el aire acondicionado

Muchos conductores creen que encender el aire acondicionado apenas afecta el consumo de gasolina o que el impacto es casi imperceptible. Esta idea es un mito a medias: el aire sí influye en el consumo porque le exige más trabajo al motor.

MITO (Usar el aire casi no se nota):

1️⃣ El gasto adicional es mínimo o inexistente.
2️⃣ El aire acondicionado no afecta el rendimiento del motor.
3️⃣ Usarlo todo el tiempo no tiene consecuencias en el consumo.

REALIDAD (Lo que realmente sucede):

1️⃣ El aire acondicionado carga al motor porque acciona el compresor.
2️⃣ El motor necesita más energía y la ECU inyecta más gasolina.
3️⃣ El consumo sí aumenta, sobre todo en ciudad y a bajas velocidades.
4️⃣ En motores pequeños o con mucha carga, el efecto es más notorio.

Consejo profesional:

El aire acondicionado se puede usar sin problema, pero hazlo con criterio. En tráfico pesado o recorridos cortos, el consumo aumenta más. Mantén el sistema en buen estado y úsalo de forma inteligente para equilibrar confort y eficiencia.

#MitoVsRealidad #AireAcondicionado #ConsumoDeGasolina #EnfoqueMecánico #TipsMecánicosYMás

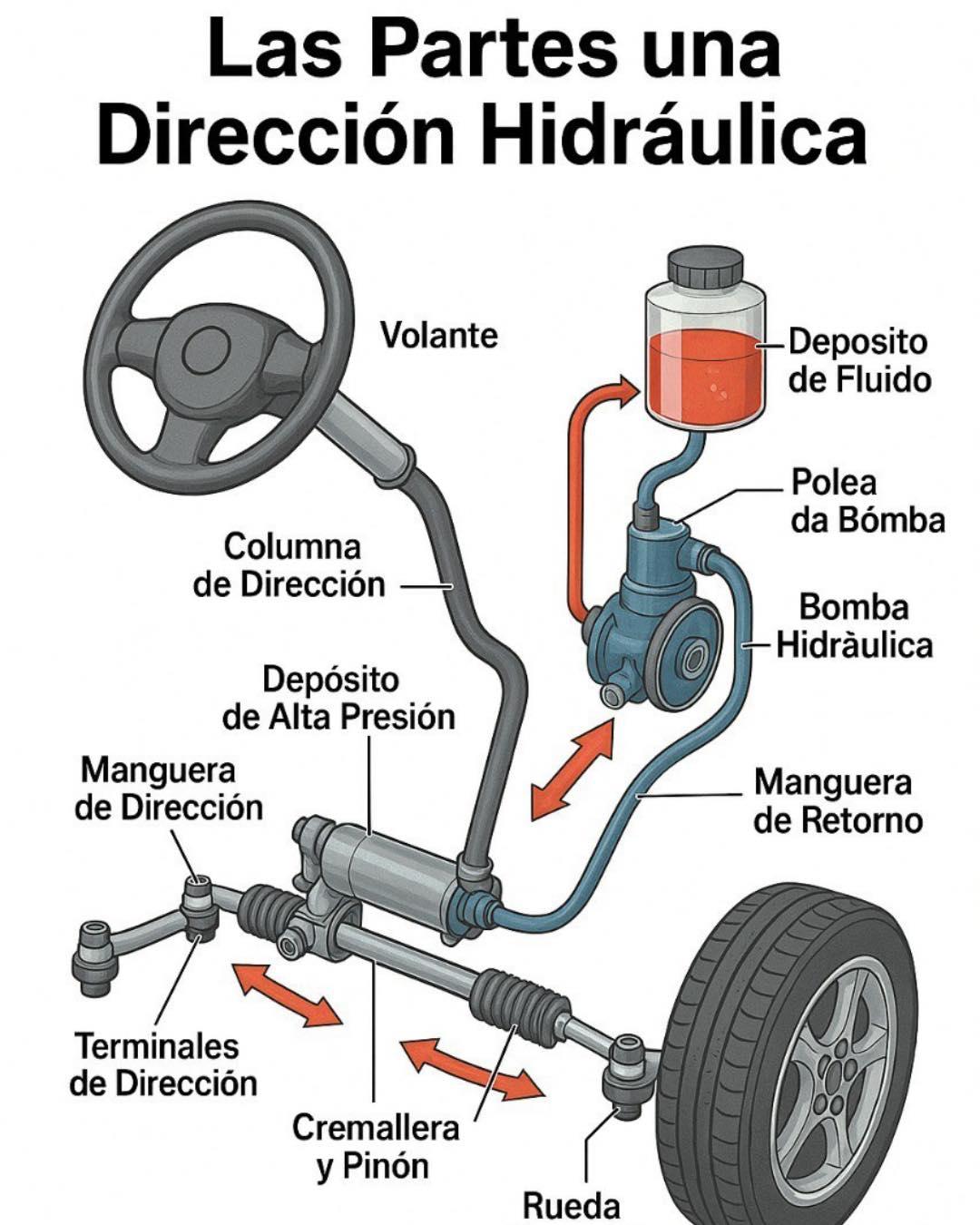

Partes de una Dirección Hidráulica

La dirección hidráulica es el sistema que facilita el giro del volante utilizando la presión de un fluido. Su función es reducir el esfuerzo del conductor y mejorar el control del vehículo, especialmente a bajas velocidades y en maniobras como el estacionamiento.

Emplea fluido hidráulico para generar asistencia.
Disminuye el esfuerzo necesario al girar el volante.
🛞 Transmite el movimiento del volante hacia las ruedas.
Contribuye a la estabilidad, precisión y seguridad al conducir.

Consejo profesional: ruidos, dureza al girar o fugas de fluido indican que el sistema necesita revisión para evitar fallas mayores.

#EnfoqueMecánico #DirecciónHidráulica #MecánicaAutomotriz #SistemaDeDirección #TipsMecánicosYMás

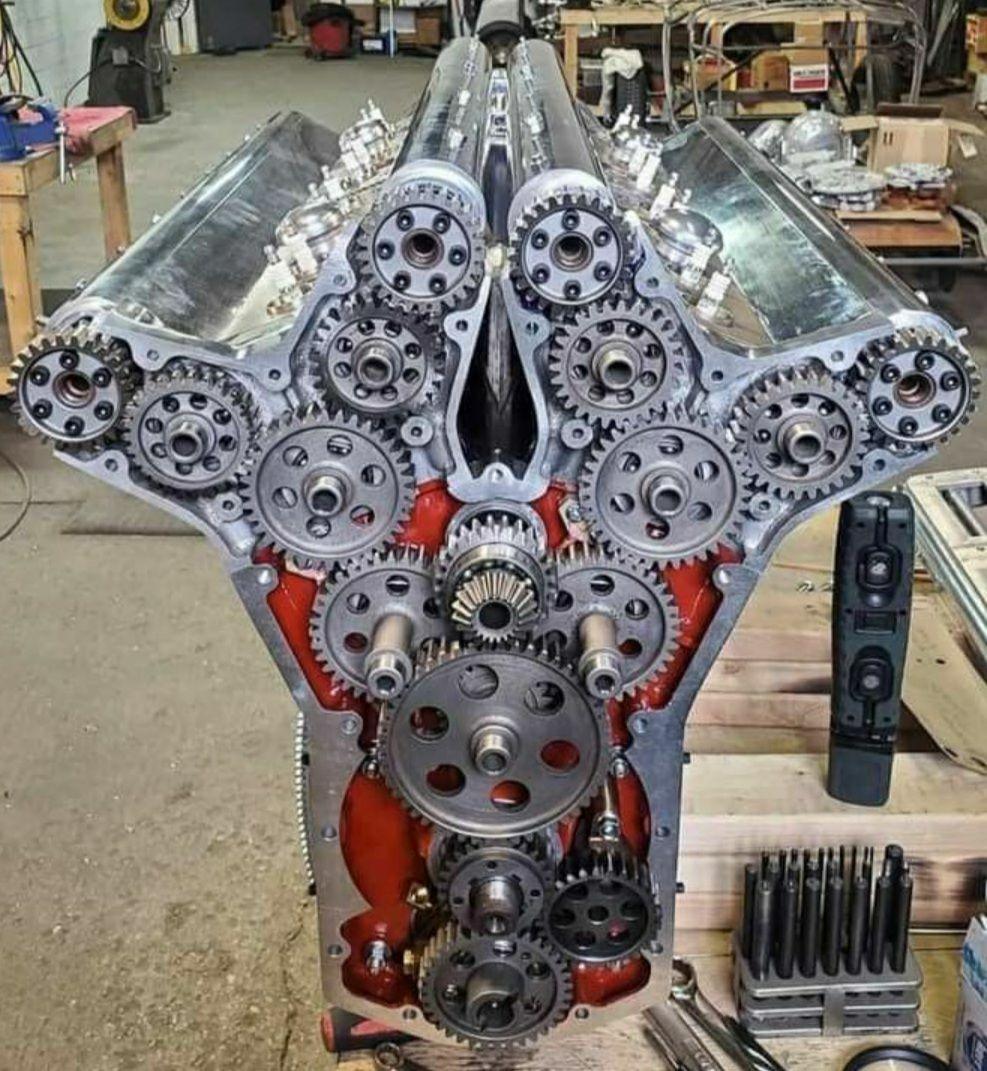

Esta imagen muestra un motor en V de alto rendimiento con un sistema de distribución accionado por engranajes. Los engranajes visibles impulsan los árboles de levas y otros componentes del motor, proporcionando una sincronización precisa de las válvulas. Este diseño se utiliza habitualmente en motores de competición o de alto rendimiento por su resistencia, precisión y fiabilidad.

Nuevo estéreo y nuevo diseño de volante para un 2010 Chevy Camaro 3.6 LS todo funcionando muy bien

Las Partes de una Caja de Cambios Manual

La caja de cambios manual es el sistema que permite al conductor seleccionar la relación adecuada para aprovechar mejor la potencia del motor, controlar la velocidad y mantener una conducción eficiente.

Transmite la potencia del motor a las ruedas.

Permite seleccionar diferentes marchas según la velocidad.

🛞 Mejora el control y la respuesta del vehículo.

Ayuda a optimizar consumo y desempeño del motor.

Consejo profesional: ruidos al cambiar, dificultad para engranar o rechinidos indican desgaste en sincronizadores o embrague.

#EnfoqueMecánico #CajaManual #TransmisiónManual #MecánicaAutomotriz #CuidadoDelAuto ##TipsDeMecánica

Solución de Arranque Lento: Cómo Instalar un Relé para el Solenoide de Marcha (Diagrama Auto)

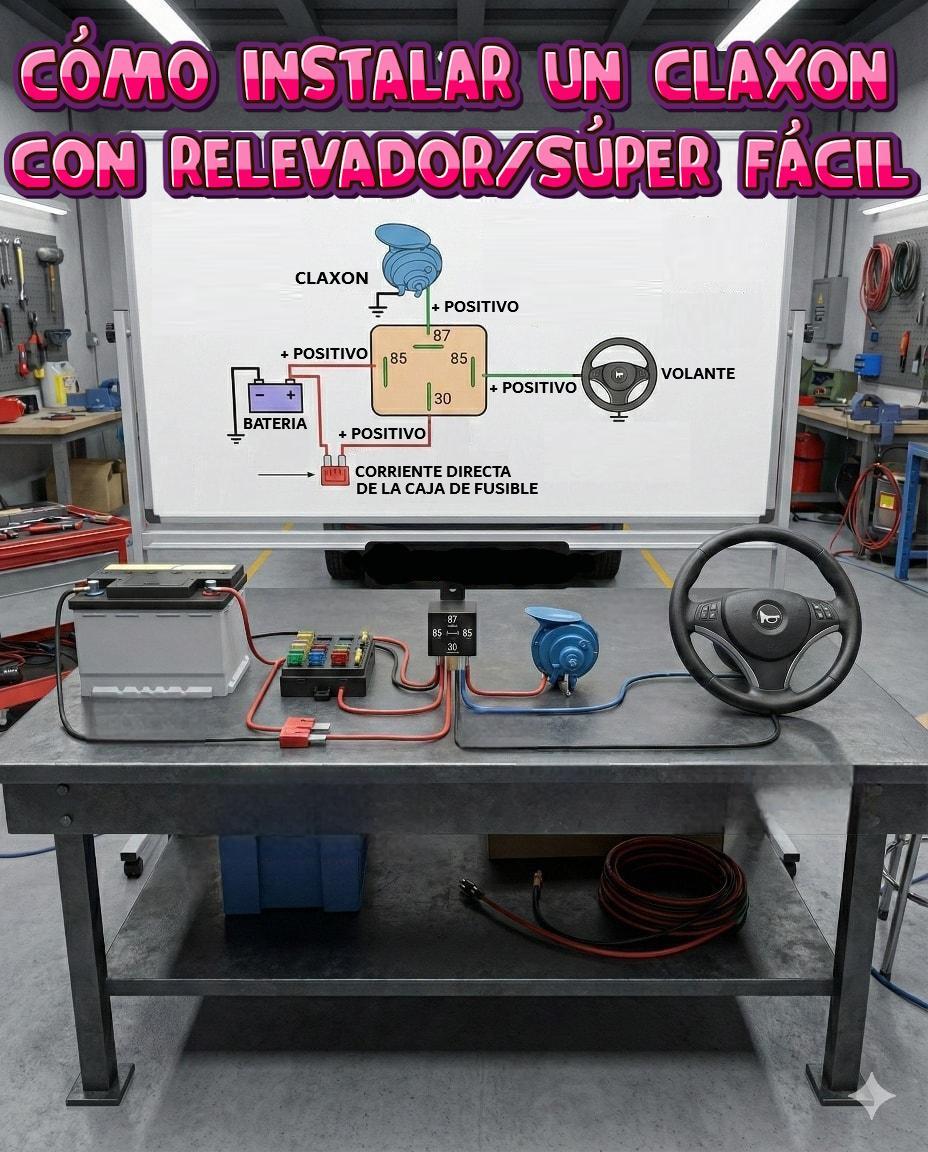

Diagrama de Instalación de un Claxon para Automóviles

La imagen muestra un diagrama eléctrico básico para la instalación de un claxon en un automóvil, con los componentes principales y conexiones indicados.

Bocinas del Claxon: Representadas por los dos dispositivos circulares (izquierda y derecha), que emiten el sonido cuando reciben corriente. Ambas están conectadas a tierra (negativo del sistema eléctrico) mediante cables negros.

Relevador de 4 pines: Un dispositivo que actúa como interruptor eléctrico para controlar el paso de corriente hacia el claxon.

Los pines están identificados como:

30: Entrada de corriente desde la batería.
87a/87: Salida de corriente hacia el claxon.
85 y 86: Activan el relevador mediante el circuito del volante.
Fusible: Conectado entre la batería y el relevador, protege el sistema en caso de sobrecargas o cortocircuitos.

Botón del Claxon en el Volante: Al presionar el botón del volante, se cierra el circuito a tierra (negativo), activando el relevador, que permite el paso de corriente hacia las bocinas del claxon.

Conexiones:

Un cable rojo conecta la batería al relevador a través del fusible.
Los cables azules conectan el relevador a las bocinas del claxon.
Un cable verde conecta el botón del volante al relevador, cerrando el circuito cuando se acciona.

Este diagrama es ideal para instalar un claxon correctamente, asegurando tanto su funcionamiento como la seguridad del circuito.

Diagrama básico de conexiones en un alternador automotriz: B+, IG, L y GND para un sistema de carga eficiente.

¿Por qué se recalienta el motor de tu auto?
La respuesta NO siempre es el sol o el tráfico… muchas veces es algo que tu auto lleva tiempo avisando

Aquí las causas más comunes que nadie te dice:

1. Nivel de refrigerante bajo
Si falta coolant, el motor no tiene cómo disipar el calor. Una fuga mínima basta para problemas mayores.

2. Termostato trabado
Si no abre, el agua no circula… y el motor hierve.

3. Ventilador que no enciende
Sin flujo de aire, la temperatura se dispara en minutos, especialmente en tráfico.

4. Radiador sucio o tapado
La suciedad externa o interna bloquea el intercambio de calor. Resultado: recalentamiento seguro.

5. Bomba de agua fallando
Sin presión de circulación, el calor queda atrapado dentro del motor.

6. Banda rota o floja
La correa mueve la bomba de agua. Si falla, la temperatura sube de inmediato.

7. Sensor de temperatura defectuoso
A veces la falla no es real… pero otras sí, y el auto no activa los ventiladores.

Consejo final:
Si el auto se recalienta, NUNCA le eches agua con el motor caliente. Apaga, espera y revisa. Evitar un mal minuto puede ahorrarte una reparación de miles.

#MecánicaAutomotriz #Autos #Consejos

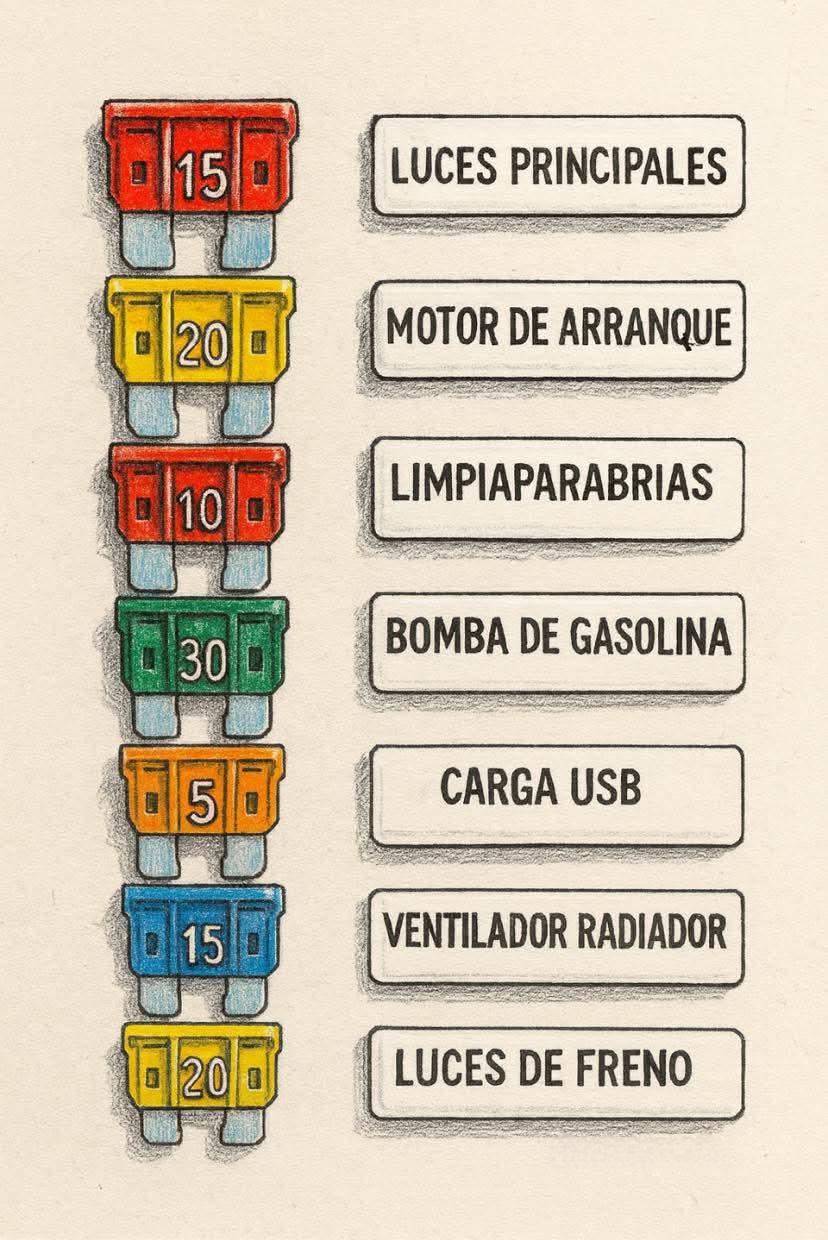

Muchas veces no le damos la importancia que merece, pero los fusibles de nuestro vehículo son esos pequeños guardianes que protegen el sistema eléctrico y evitan daños mayores. Cada uno tiene una función específica y, aunque parecen simples piezas de colores con números, la realidad es que cumplen un papel vital en el buen funcionamiento de nuestro auto.

En esta imagen podemos ver de manera clara cómo se distribuye cada fusible y la función que protege: desde las luces principales y de freno, pasando por el motor de arranque y los limpiaparabrisas, hasta la bomba de gasolina, la carga USB o incluso el ventilador del radiador. Todos son indispensables, y si alguno falla, puede representar desde una molestia menor hasta un problema serio en la conducción.

Tener identificado qué fusible corresponde a cada parte del vehículo nos ayuda a reaccionar rápidamente en caso de una falla. No siempre se trata de una avería costosa o complicada, muchas veces basta con revisar y cambiar un fusible para volver a la normalidad.

El relevador es ese guardián silencioso que protege todo el sistema eléctrico. Pocos lo notan, pero sin él, muchos de los componentes que usamos a diario en nuestros vehículos simplemente no funcionarían o se dañarían en poco tiempo.

Este pequeño dispositivo tiene una misión clave: controlar grandes corrientes con una simple señal eléctrica. En otras palabras, permite que un circuito de baja potencia active otro de mayor potencia, manteniendo segura toda la instalación.

En la imagen que acompaña esta publicación puedes ver claramente cómo se conectan sus terminales:

• Terminal 85: va conectada a tierra o masa del chasis (0V).
• Terminal 86: recibe la señal de activación, que normalmente proviene del interruptor o del cable positivo de la bombilla de luz carretera (+12V).
• Terminal 30: se conecta directamente al positivo de batería (+12V) a través de un fusible, ya que es la línea de alimentación principal.
• Terminal 87: entrega la corriente cuando el relevador se activa; en este caso, va hacia la bombilla de luz de carretera.

Cuando un relevador falla, los síntomas pueden parecer misteriosos: luces que no encienden, accesorios intermitentes o sistemas que dejan de responder.
